□ 삽교호 놀이동산 3D 스캔 사례 – 드라마 지옥에서 온 판사 제작을 위한 공간 디지털 트윈 사례
(주)레플리카는 실제 공간 및 사물을 정밀하게 3D 데이터로 변환하는 전문 스캐닝 서비스를 제공하고 있습니다.
이번 프로젝트는 드라마 지옥에서 온 판사의 드라마 제작을 위해 삽교호 놀이동산(Sapgyo Lake Amusement Park)의 주요 공간을 3D 스캔한 사례로, 대형 공간의 디지털 자산화를 통한 CG 및 VFX(Visual Effects) 작업 최적화 사례입니다.
드라마 촬영에서 VFX(시각 효과)는 극의 몰입도를 높이는 중요한 요소이며, 특히 가상의 배경을 사실적으로 재현하는 데 있어 정밀한 3D 스캔 데이터가 필수적입니다. 이번 작업에서는 놀이동산 전체 공간과 스컬킹덤(Scull Kingdom) 외관을 대상으로 라이카(Leica) 광대역 3D 스캐너와 포토그라메트리(Photogrammetry) 기법을 활용하여 높은 정확도와 디테일을 갖춘 3D 데이터를 구축하였습니다.

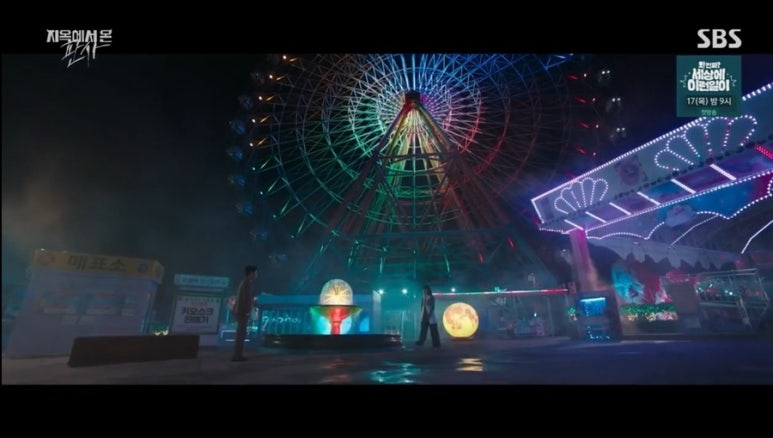

영화에서 나왔던 삽교호 놀이동산
실제 삽교호 놀이동산 스캔 사진
□ 3D 스캔을 위해 사용된 장비
라이카(Leica) 광대역 3D 스캐너
대형 공간의 정밀 포인트 클라우드(Point Cloud) 데이터 수집
mm(밀리미터) 단위의 고정밀 공간 좌표 확보
복잡한 건축 구조와 지형을 빠르고 정확하게 스캔
CG 합성 및 3D 모델링을 위한 실측 기반 데이터 생성
DSLR 카메라(고해상도 텍스처 캡처)
건물 외벽, 조형물, 놀이기구 등의 디테일한 표면 질감 확보
광대역 3D 스캐너로 얻은 포인트 클라우드 데이터에 실사 컬러 텍스처 적용

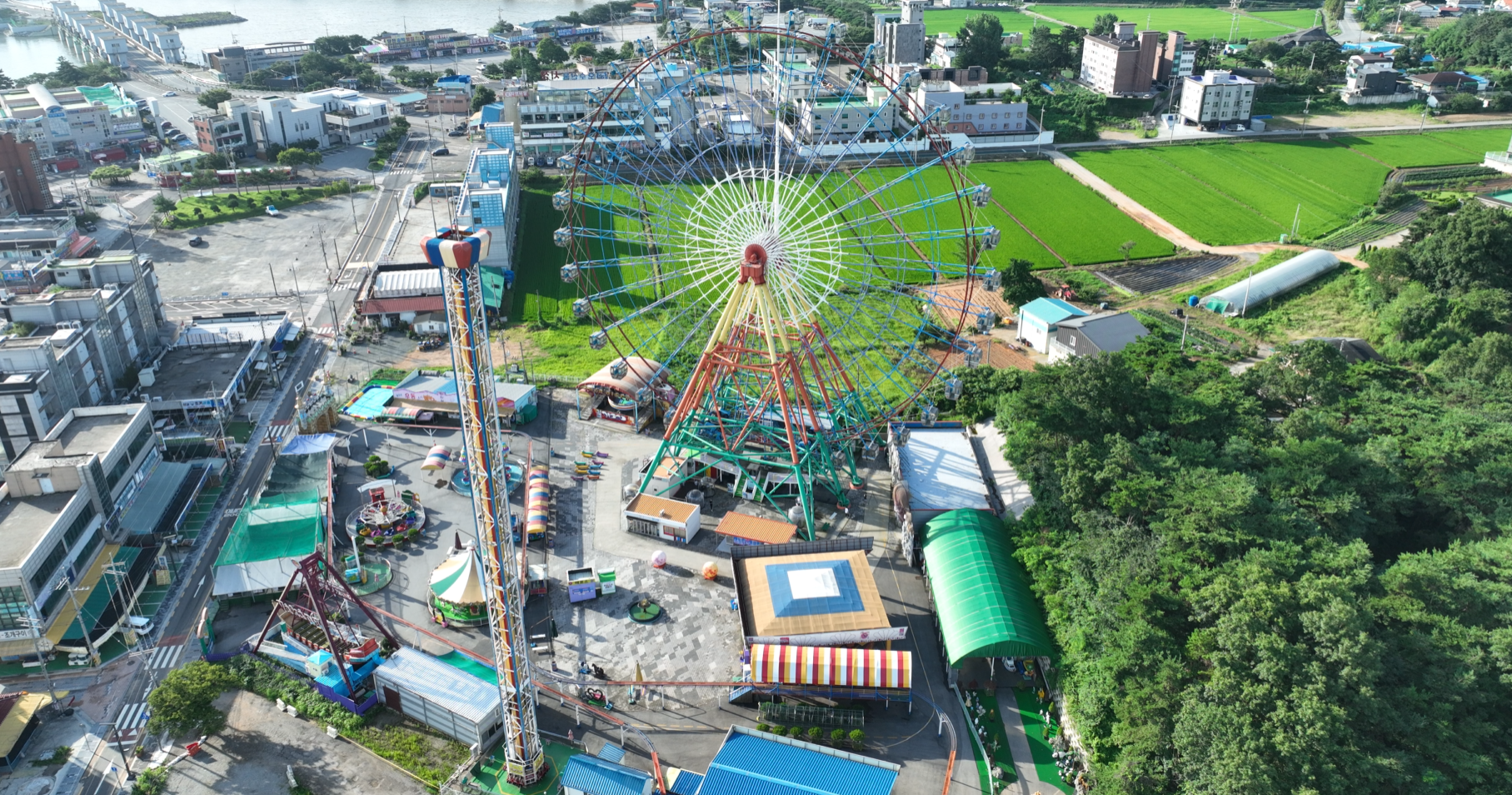

드론(Drone) 항공 촬영
공원의 전체적인 레이아웃 및 상부 구조 스캔
촬영이 어려운 높은 건축물과 넓은 공간을 입체적으로 기록
포토그라메트리 소프트웨어와 결합하여 3D 모델의 정확도를 높임
포토그라메트리(Photogrammetry)
광대역 3D 스캐너, DSLR, 드론에서 수집한 데이터를 하나의 3D 모델로 변환
사진 기반 3D 모델링 기법을 활용하여 컬러 및 텍스처 적용
최종적으로 OBJ 및 FBX 형식으로 CG/VFX 작업에 활용 가능한 3D 데이터 출력

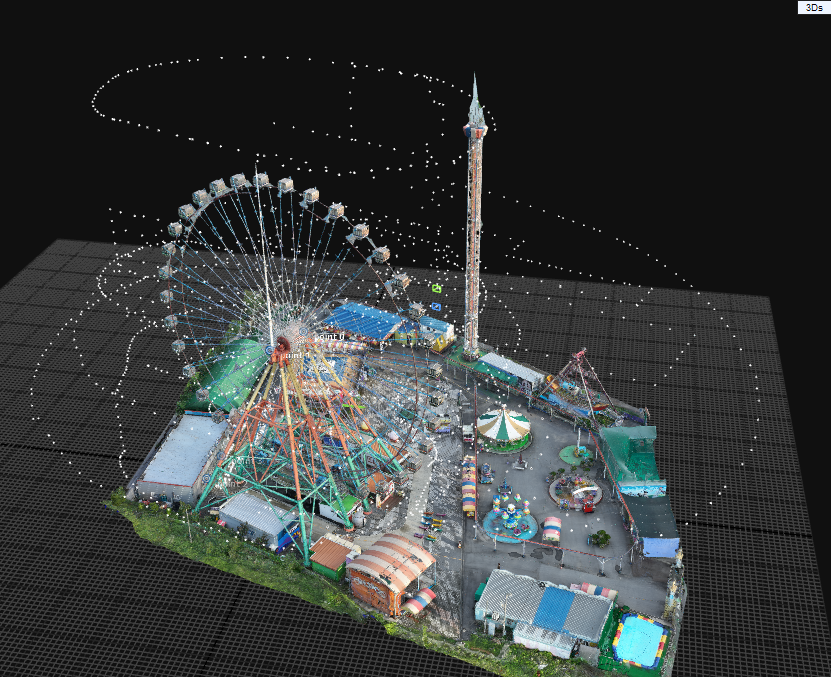

□드론과 포토그라메트리를 이용하여 소프트웨어에서 사진 결합

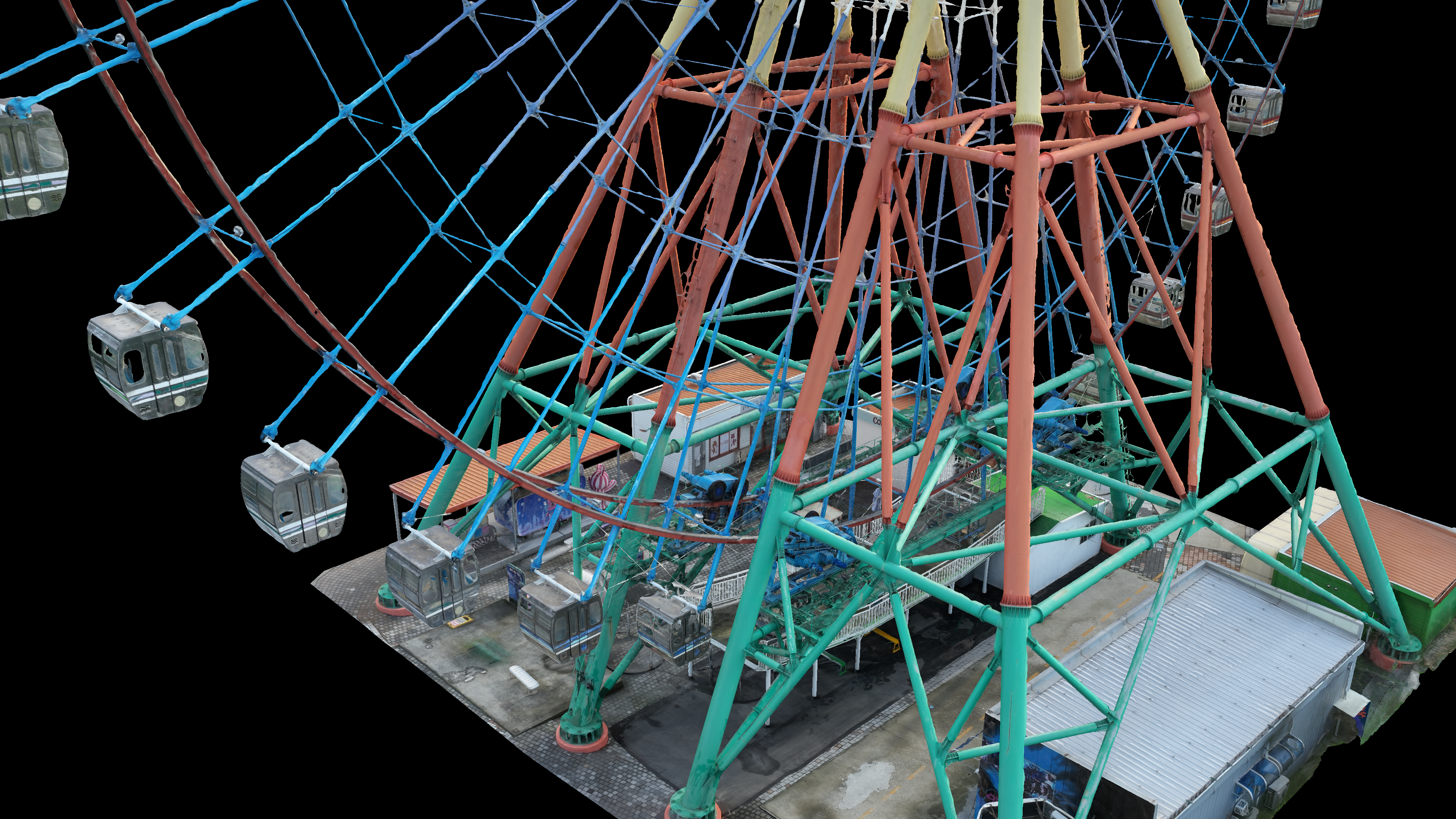

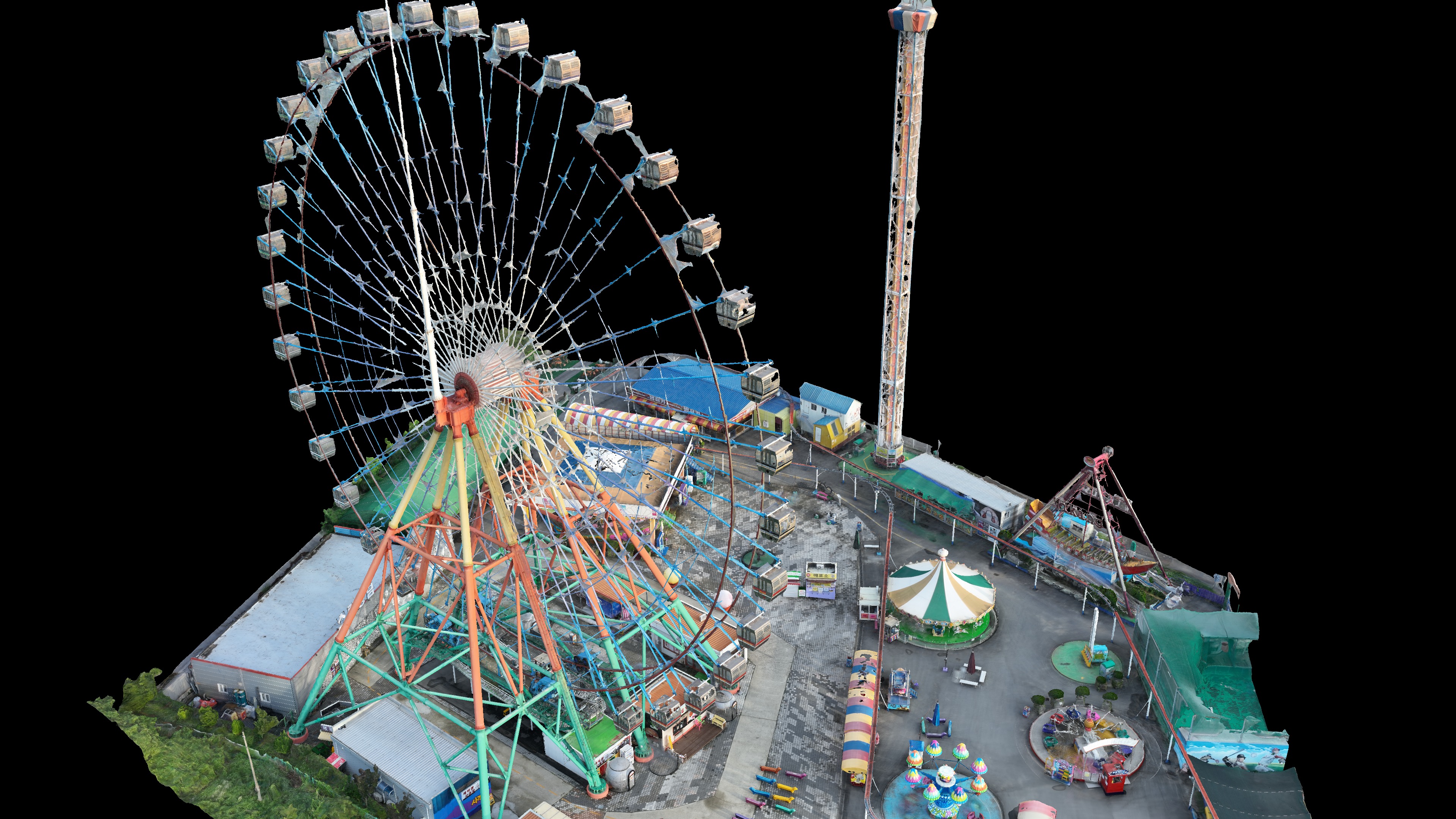

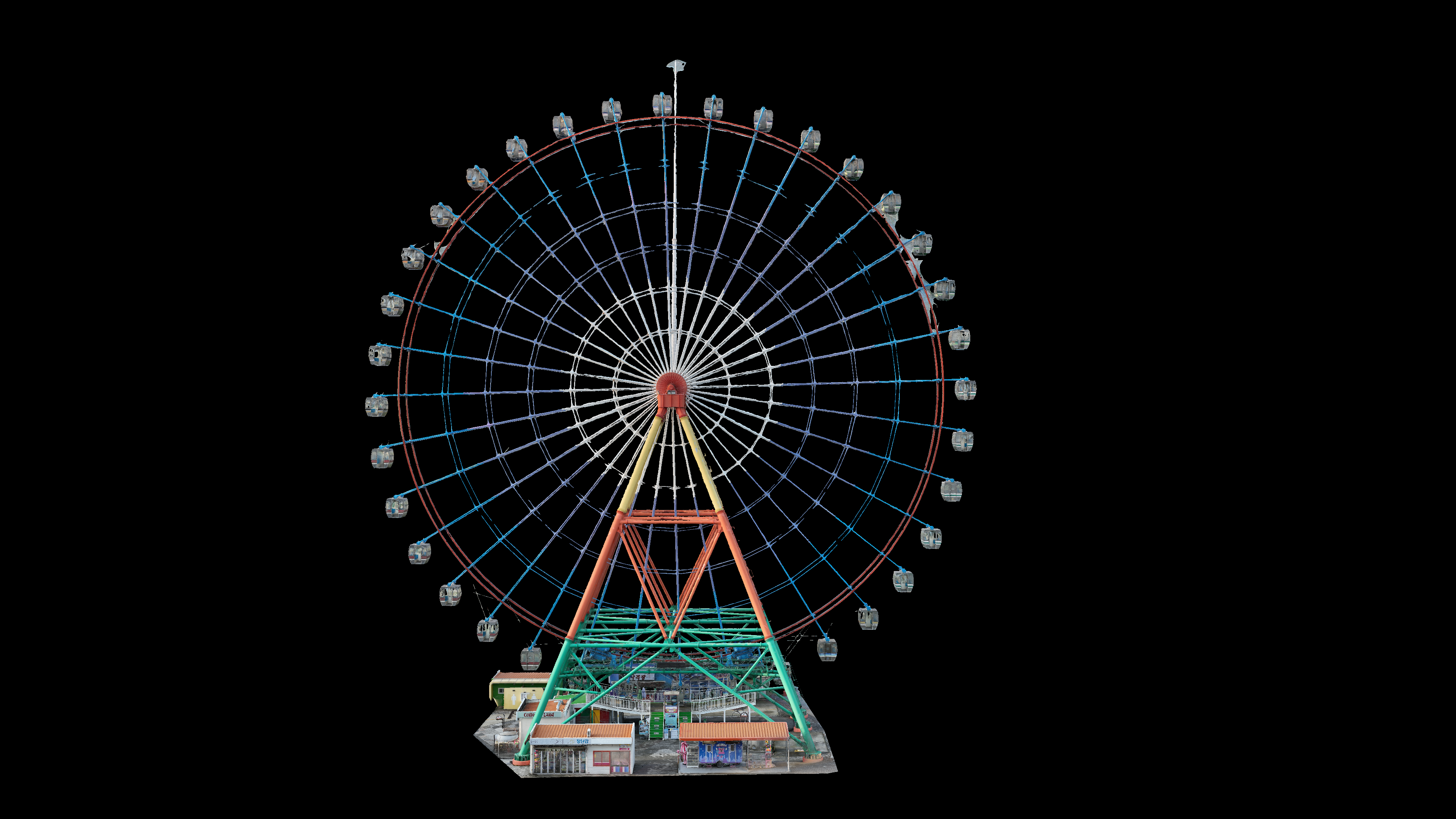

□ 실사 컬러 3D 스캔 렌더샷
□ 대형 공간의 정밀한 데이터 확보
놀이동산은 크기가 크고 기구과 부품이 많기 때문에 여러 각도에서 DSLR 및 드론 촬영을 추가로 진행하여 보다 정밀한 3D스캔을 하고 디테일한 모델링을 생성하였습니다. 촬영 환경의 조명에 따라 컬러 데이터가 다르게 기록될 수 있기 때문에, 일정한 빛 조건을 유지하기 위해 새벽 시간대 촬영을 진행하였습니다. 이를 통해 실제 색상과 최대한 동일한 3D 텍스처를 적용할 수 있었습니다.
□스컬킹덤 3D 스캔 – 독특한 외관 디자인을 정밀하게 디지털화
스컬킹덤(Scull Kingdom)은 삽교호 놀이동산 내에 위치한 특수한 외관 디자인을 가진 건물로, 이번 3D 스캔 작업에서는 건물 전체 구조와 세부 조형 요소까지 정밀하게 스캔하였습니다.

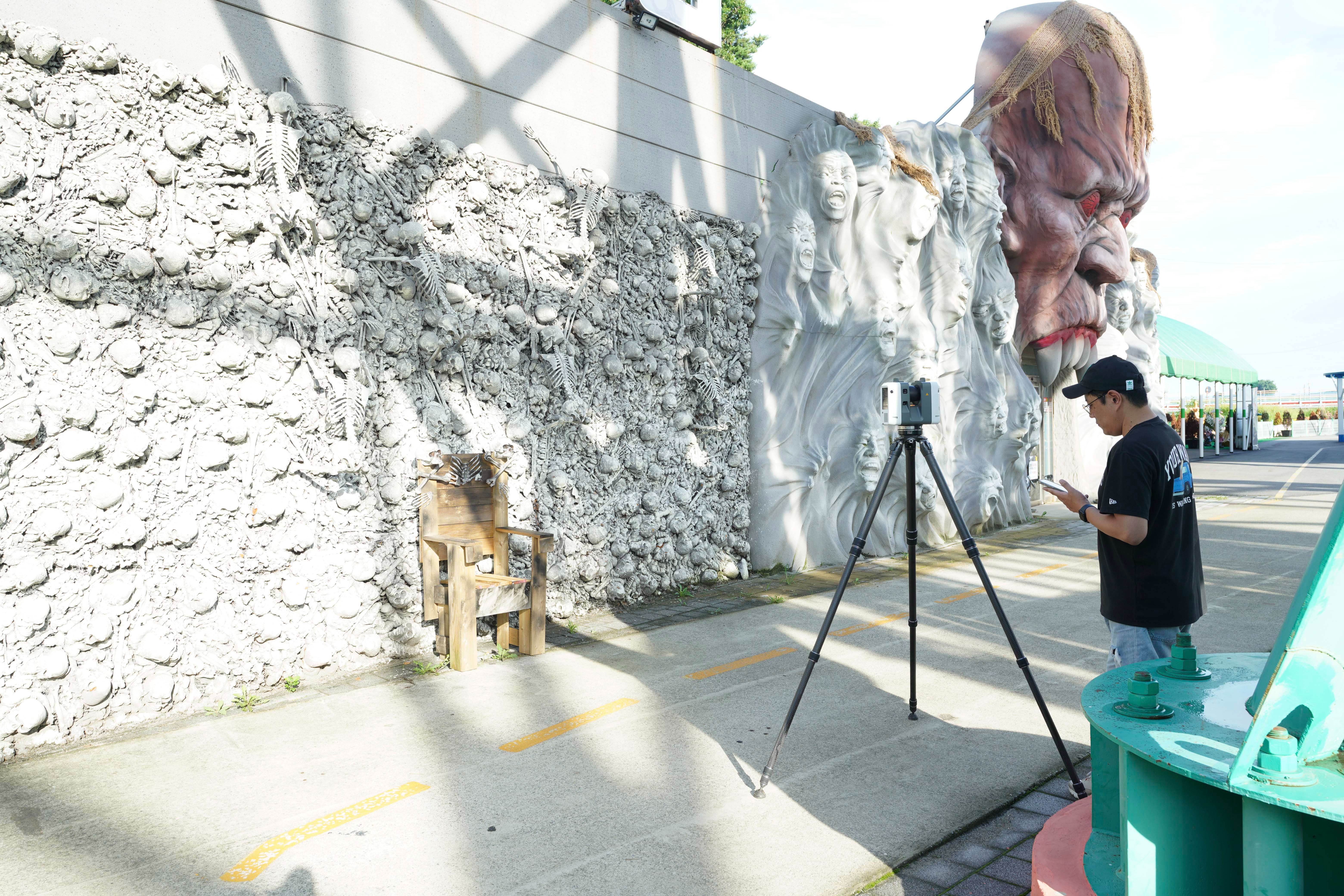

□ 라이카 광대역 3D 스캐너 – 건축물의 정밀한 포인트 클라우드 데이터 확보
□ DSLR 카메라 – 외벽 및 조형물의 고해상도 텍스처 캡처

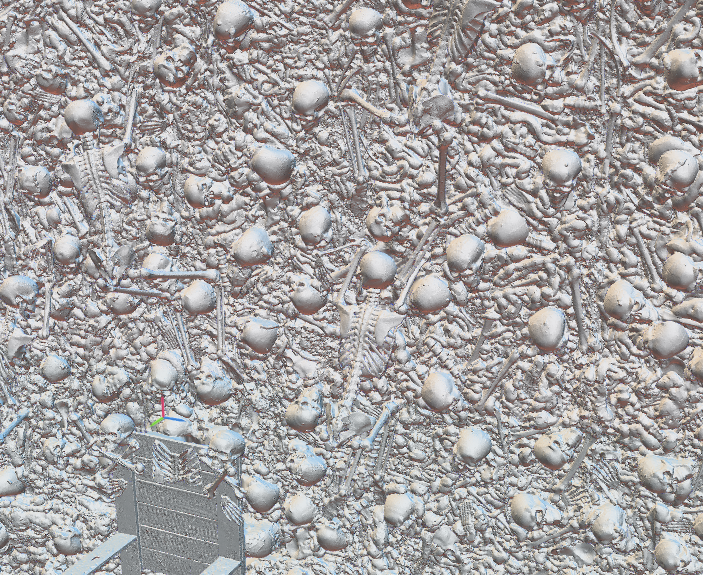

□ 포토그라메트리 소프트웨어 – 데이터 통합 및 3D 모델링

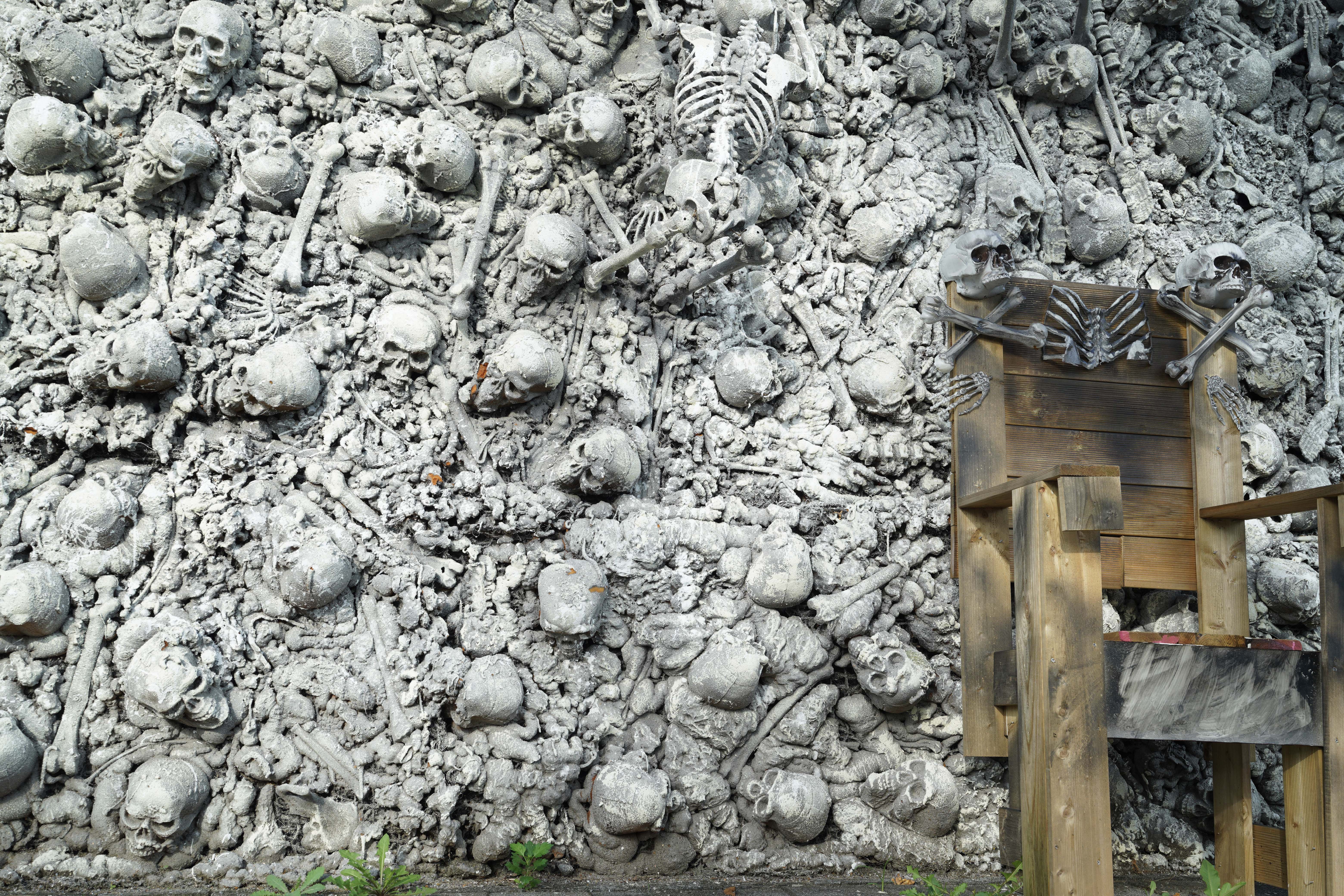

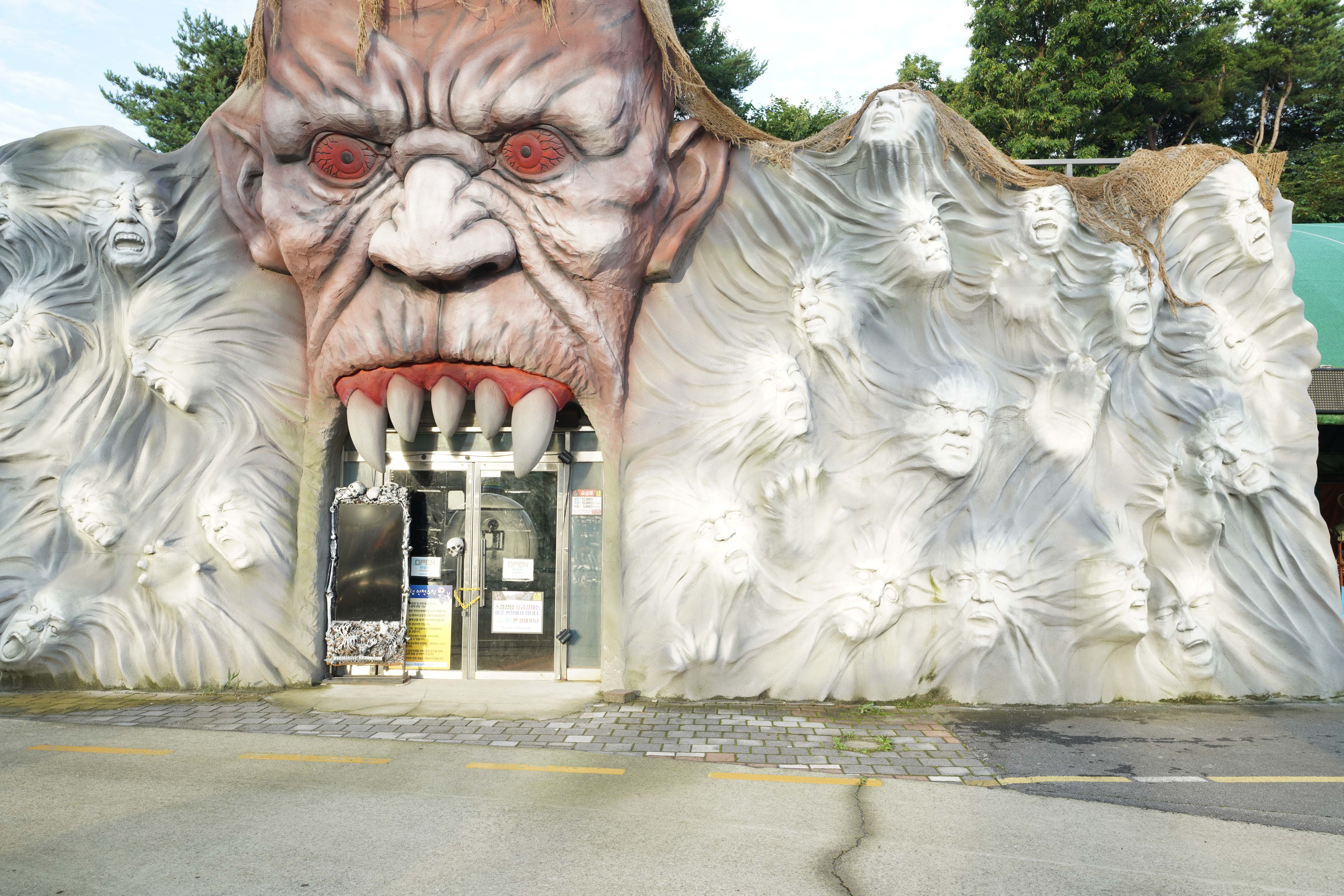

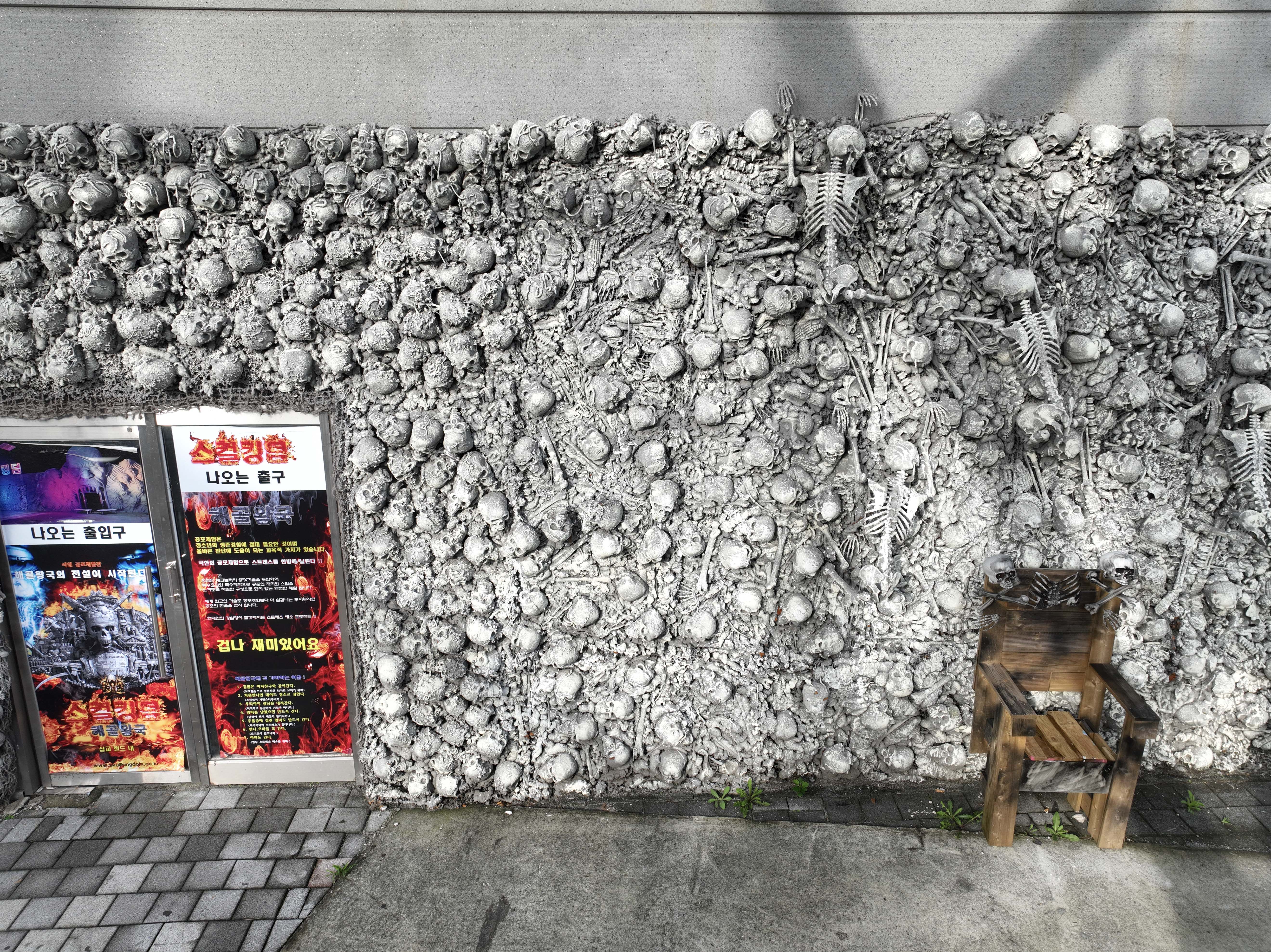

실제 스컬킹덤 텍스쳐 사진입니다.

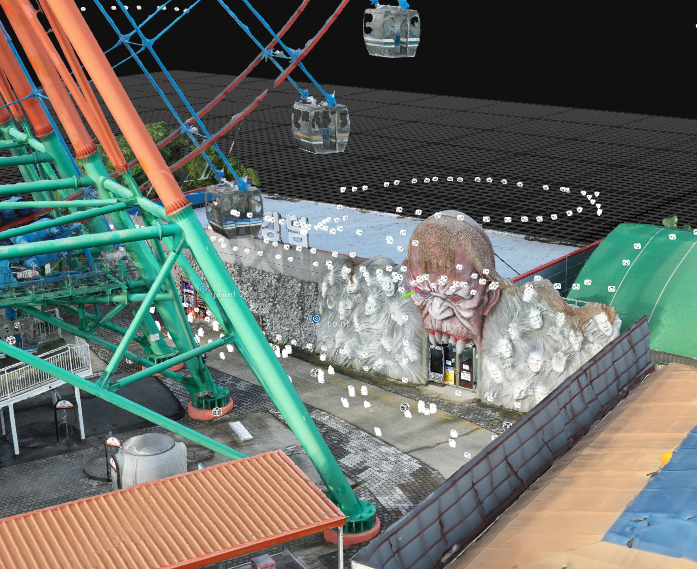

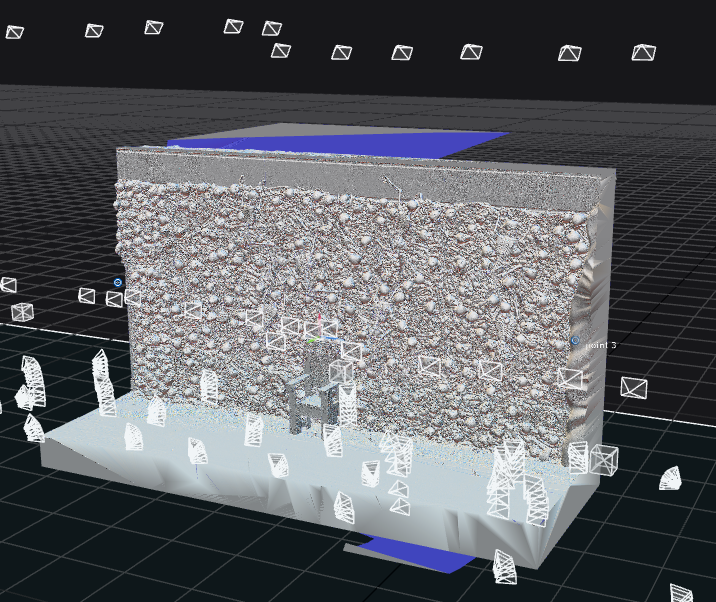

□드론과 포토그라메트리를 이용하여 소프트웨어에서 사진 결합

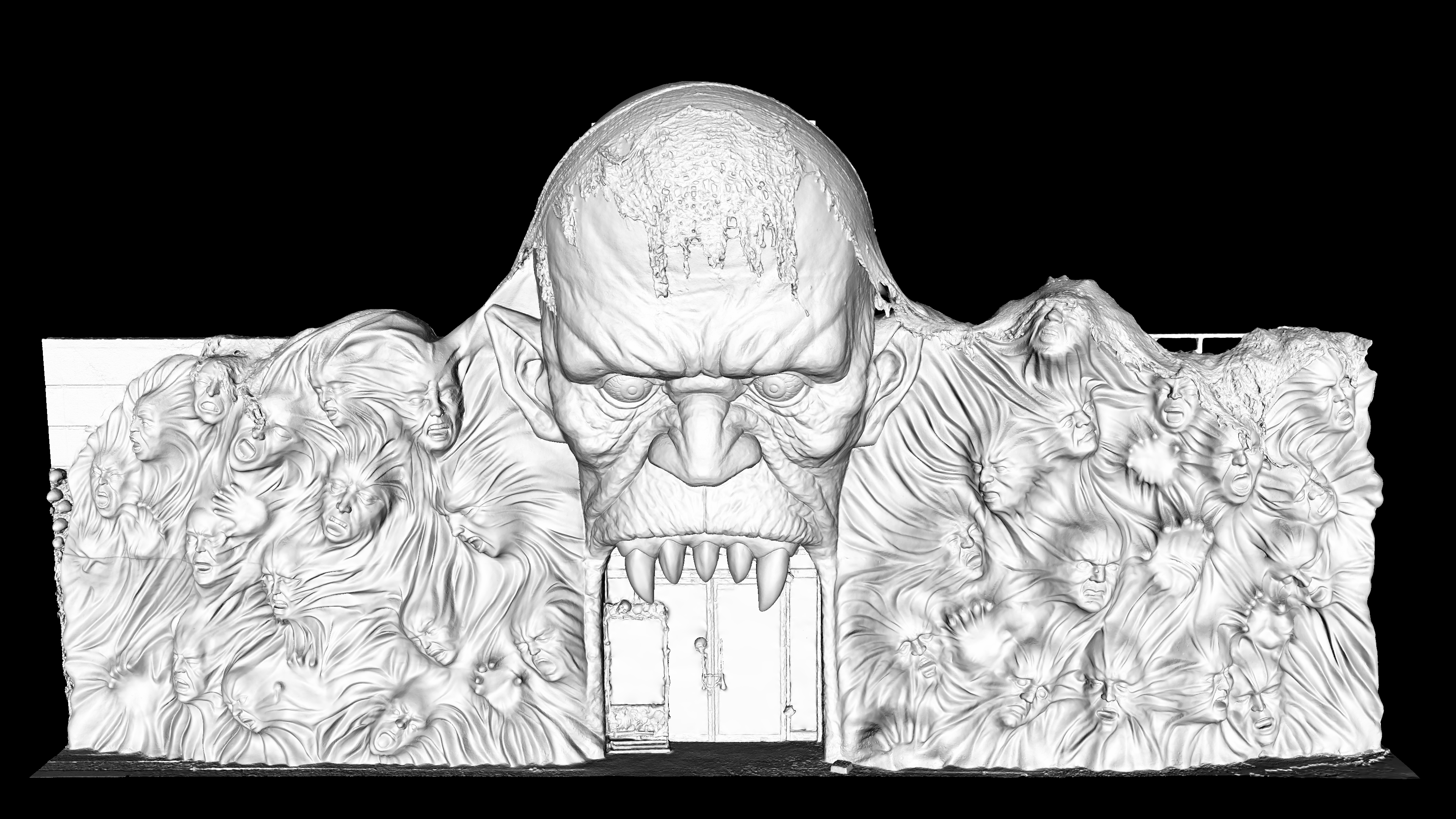

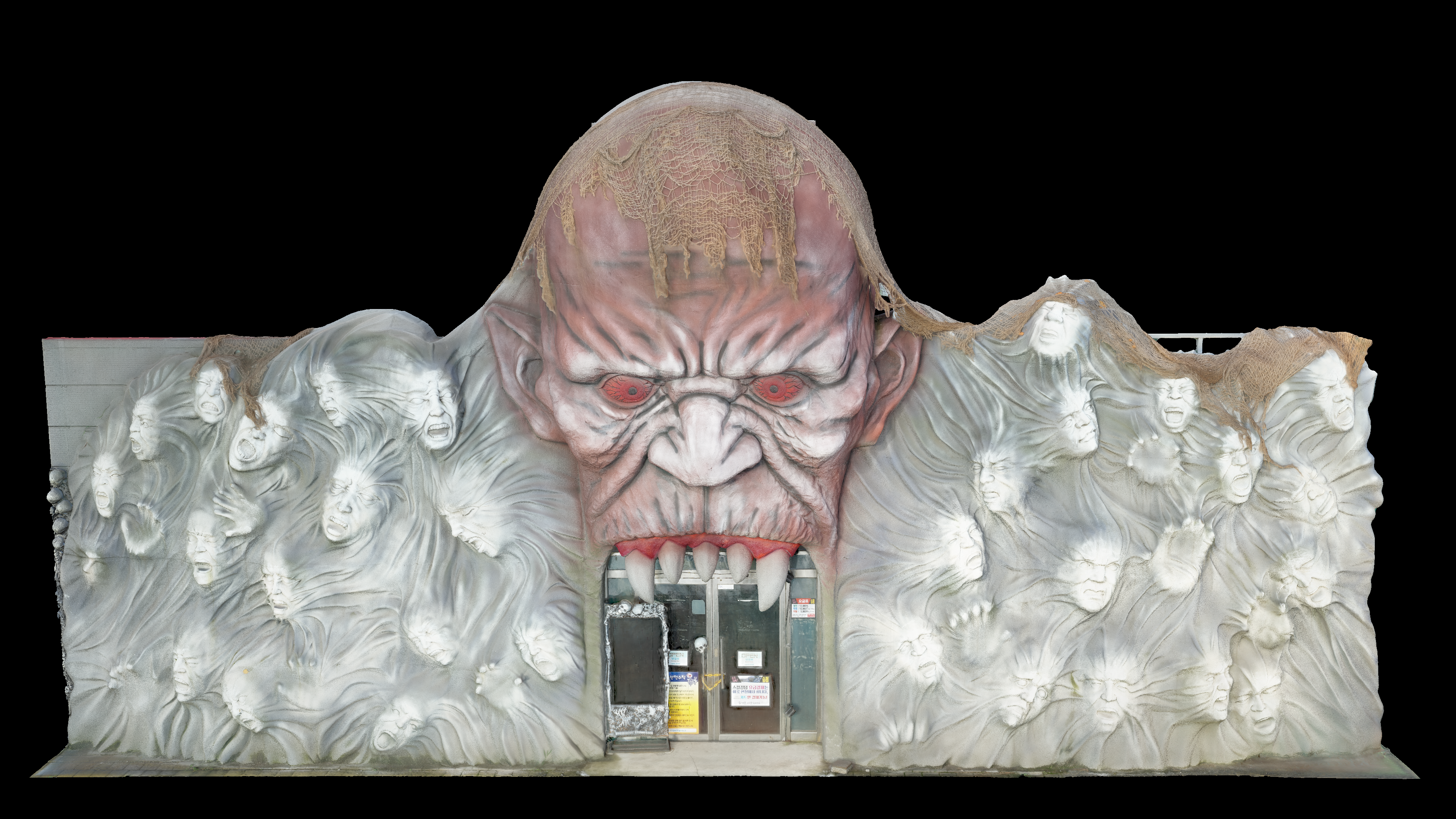

□실사 컬러 3D 스캔 렌더샷
건축물의 디테일을 완벽하게 반영한 3D 모델 구축하고 CG 합성을 위한 실측 기반의 정밀한 데이터를 고해상도 Texture Map과 함께 OBJ 파일로 제공 해드렸습니다.
최종 결과물 영상입니다. 드론으로 촬영하여 작업과정이 담겨져있습니다.
이번 3D 스캔 작업을 통해 삽교호 놀이동산과 스컬킹덤의 디지털 공간화를 디테일하게 완료하였으며, 이를 기반으로 보다 자연스럽고 완성도 높은 CG 및 VFX 작업이 가능하게되었습니다. 디테일한 작업을 원하신다면 레플리카로 연락주시면 됩니다.
REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를 3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다. 광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여 VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다. 국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고 15년 이상의 기술진으로 구성되어있습니다.
업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니 언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.
