(주)레플리카는 실존 오브젝트를 3D 스캔하여 실사 텍스처링된 3D Asset을 제작하는 전문 업체입니다.
단순 3D 메쉬 데이터가 필요한 기본 3D 스캔부터, 실사 컬러 텍스처가 적용된 고품질 3D 스캔 서비스까지 제공하며, Unreal Engine 및 Unity 엔진에서 최적화된 폴리곤 데이터로 변환하여 제공하는 등 다양한 활용 목적에 맞춘 스캔 솔루션을 지원하고 있습니다.
이번 사례는 대형 건축물 3D 스캔 작업입니다. 바로 ‘열혈사제2’ 촬영지인 답동성당(Dapdong Church)을 3D 스캔하여 CG 작업에 활용한 사례인데요. 드라마에서 중요한 배경이 되는 장소인 만큼 사실적이고 디테일한 3D 재현이 필요했으며, 이를 위해 광대역 3D 스캐닝과 포토그래메트리 기법이 적용되었습니다.
□ 실사 컬러 3D 스캔을 위해 활용된 장비
광대역 3D 스캐너 : 건축물의 포인트 클라우드 데이터 수집
DSLR 카메라 : 초고해상도 텍스처 및 건축 디테일 캡처
드론(Drone) : 고해상도 텍스처 및 포인트 클라우드 데이터 수집, 포토그래메트리를 이용하여 모든 데이터를 하나의 실사 컬러 3D 스캔 데이터로 변환
이 세 가지 장비를 활용하여 ‘열혈사제2’ 촬영지인 답동성당을 실사 컬러 3D 스캔으로 정밀하게 재현하였습니다.
□ 장비별 3D 스캔 프로세스
1) 광대역 LIDAR 3D 스캐너 활용
광대역 LIDAR 3D 스캐너는 성당의 구조적 데이터를 정확하게 측정하는 핵심 장비입니다. 성당 외벽, 첨탑, 창문, 아치형 구조 등 실제 크기와 동일한 포인트 클라우드 데이터를 수집하여, 이후 3D 메쉬 데이터를 만드는 기초 자료가 됩니다. 광대역 3D 스캐닝은 고정된 대상을 정확하게 측정하는 방식이므로, 주변 환경이나 날씨 영향을 최소화할 수 있도록 촬영 일정 및 시간대를 잡습니다.
2) DSLR & 드론(Drone) 촬영
실사 컬러 텍스처링을 위해 DSLR과 드론을 활용한 360도 촬영이 진행되었습니다.

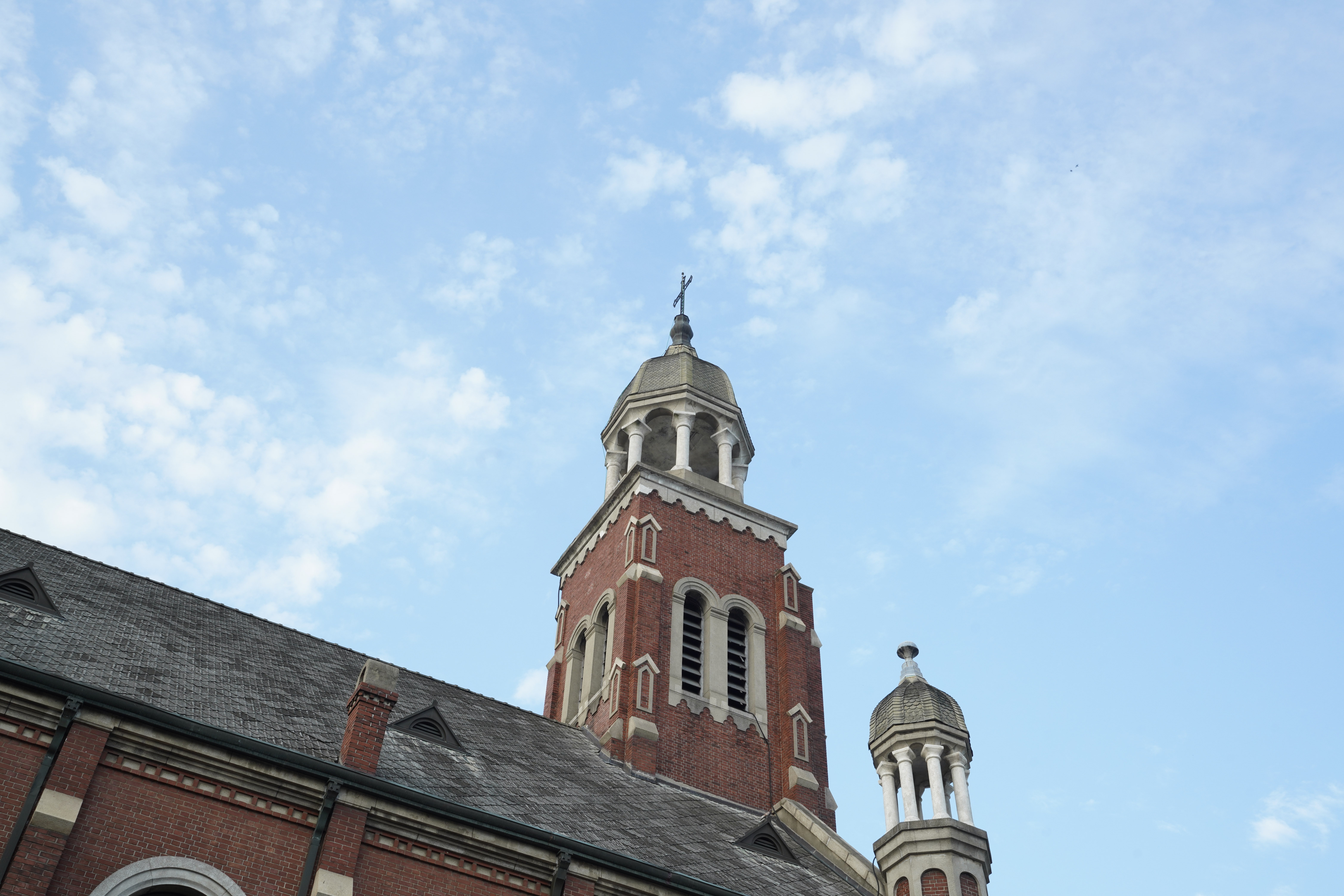

드론 촬영 : 성당 첨탑 및 지상에서 촬영이 어려운 고층 구조물을 정밀하게 스캔

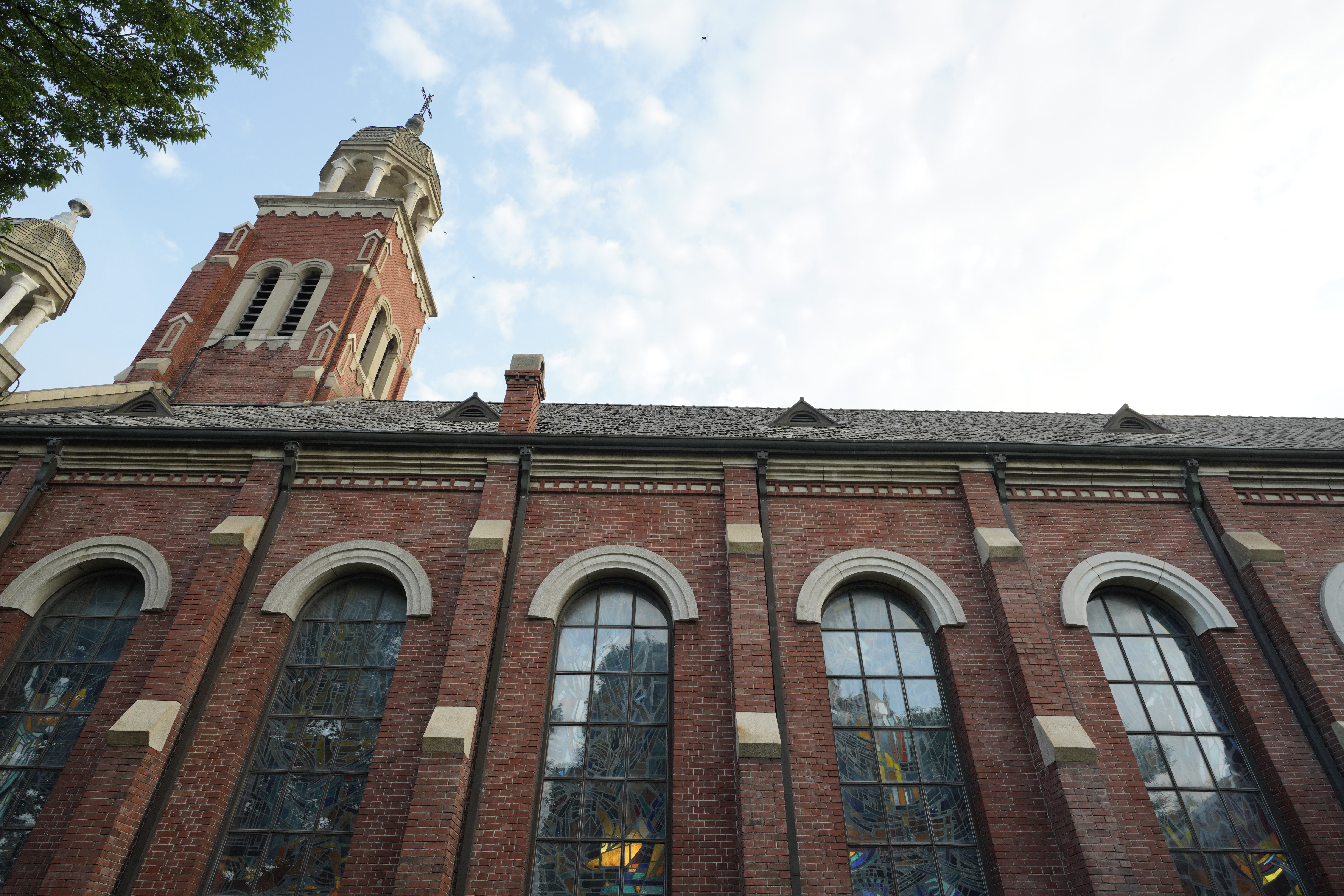

DSLR 촬영 : 벽돌의 질감, 성당 조각 장식, 스테인드글라스의 세밀한 색감까지 초고해상도로 캡처

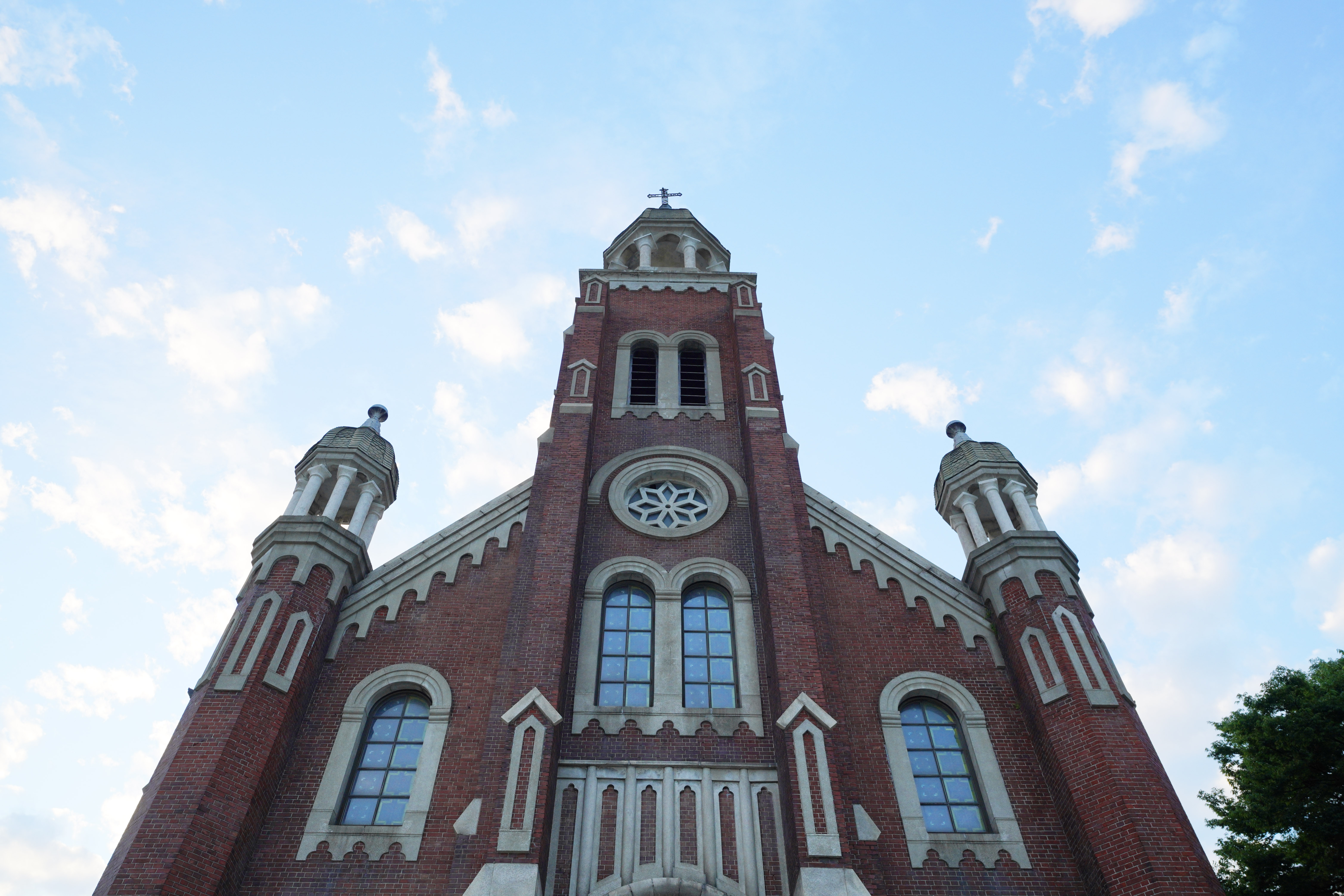

성당의 고유한 붉은 벽돌 질감, 스테인드글라스 문양, 아치형 창문, 세부적인 조각 장식 등 촬영이 필요한 포인트를 정밀하게 분석한 후, 다양한 각도에서 다중 촬영을 진행하였습니다.
이렇게 수집된 DSLR 및 드론 촬영 이미지는 포토그래메트리 소프트웨어에서 3D 스캔 데이터와 결합되며, 실제 성당과 동일한 컬러 텍스처를 가진 3D 모델이 완성됩니다.
답동성당 3D 스캔 작업은 날씨와 광원의 영향을 최소화하기 위해, 새벽 시간대에 진행하였습니다. 빛이 강한 낮 시간대에는 그림자와 노출 차이로 인해 텍스처에 불균형이 발생할 가능성이 있어, 최상의 품질을 유지하기 위해 새벽 촬영을 진행하였습니다.

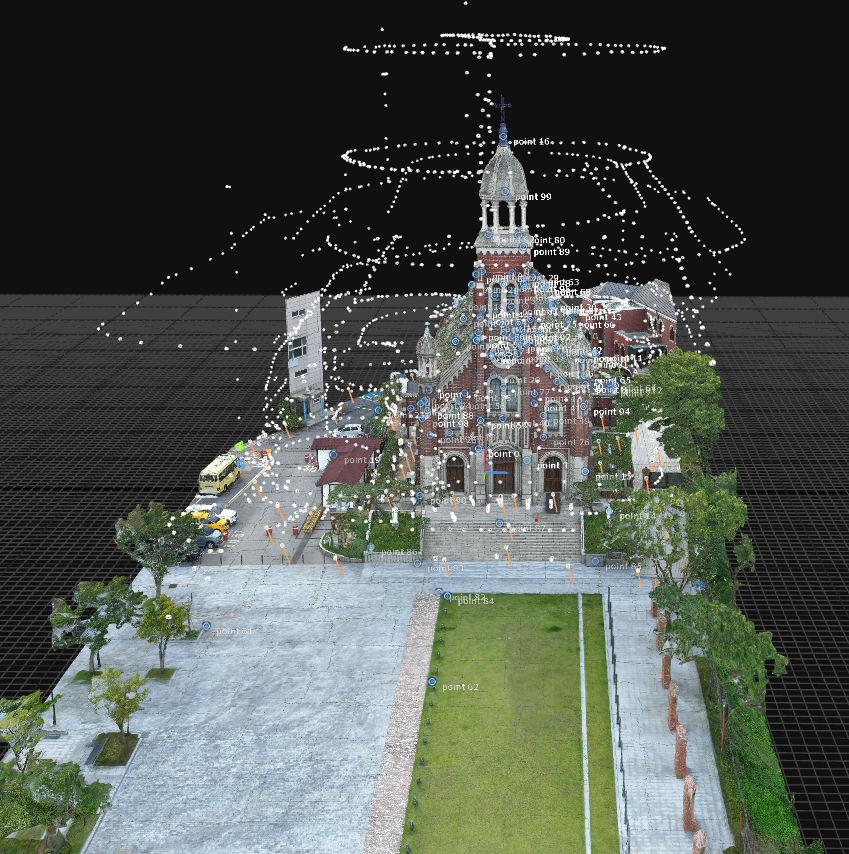

드론 촬영 데이터는 포토그래메트리 소프트웨어에서 고해상도 Texture Map 및 포인트 클라우드 데이터로 변환하고 360도로 촬영된 다중 이미지 데이터를 분석하여 정확한 3D 좌표값을 가진 포인트 클라우드 데이터로 변환할 수 있습니다.
이후,
광대역 3D 스캐너의 구조 데이터
드론 및 DSLR의 컬러 텍스처 데이터
포토그래메트리 소프트웨어의 데이터 처리 과정
이 세 가지를 통합하여, XYZ 좌표 기반의 초정밀 3D 모델을 완성합니다. 최종 결과물은 고해상도 Texture Map과 함께 OBJ 파일로 제공되며, CG 작업에서 즉시 활용할 수 있도록 최적화된 상태로 제공되었습니다.

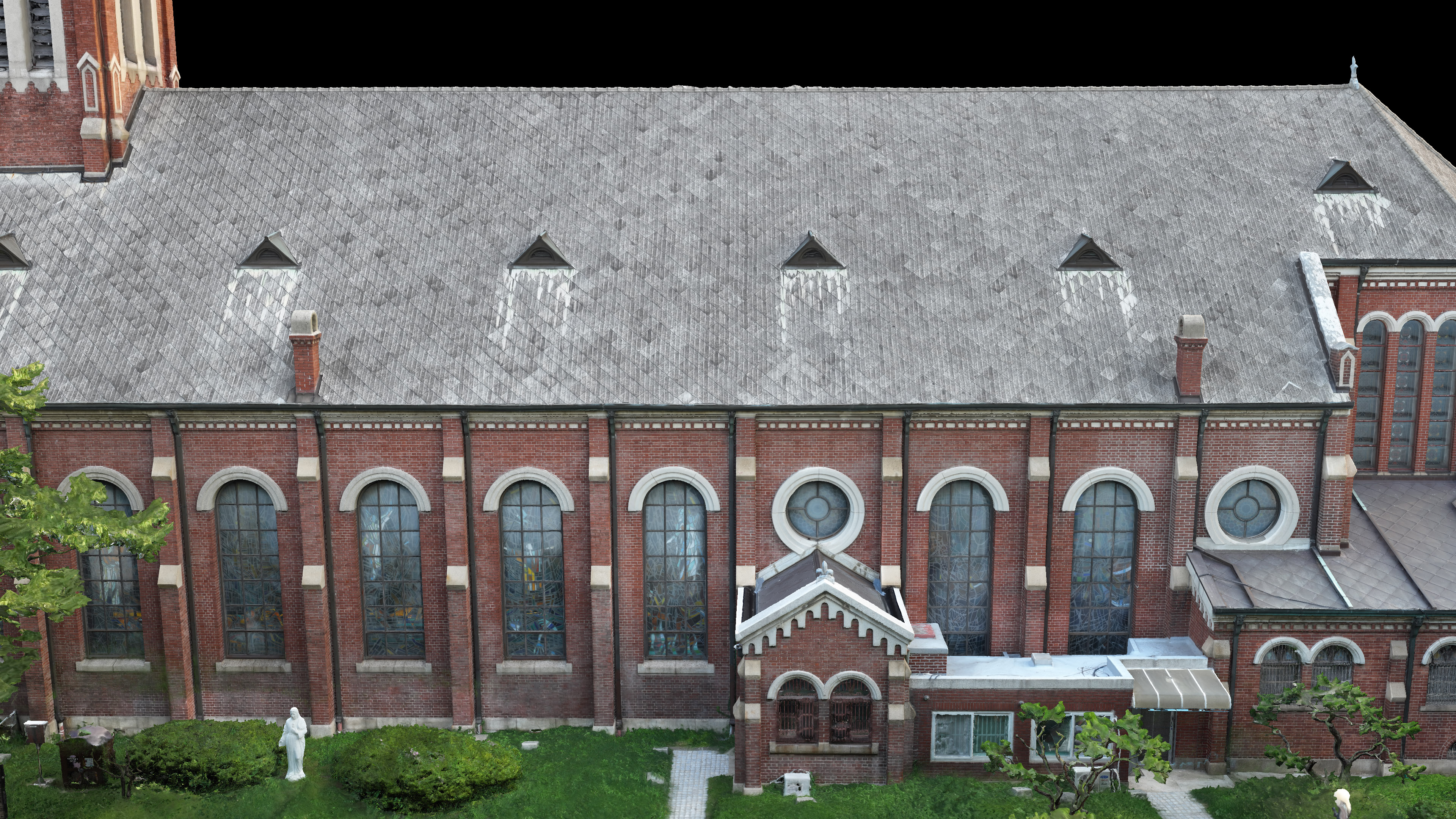

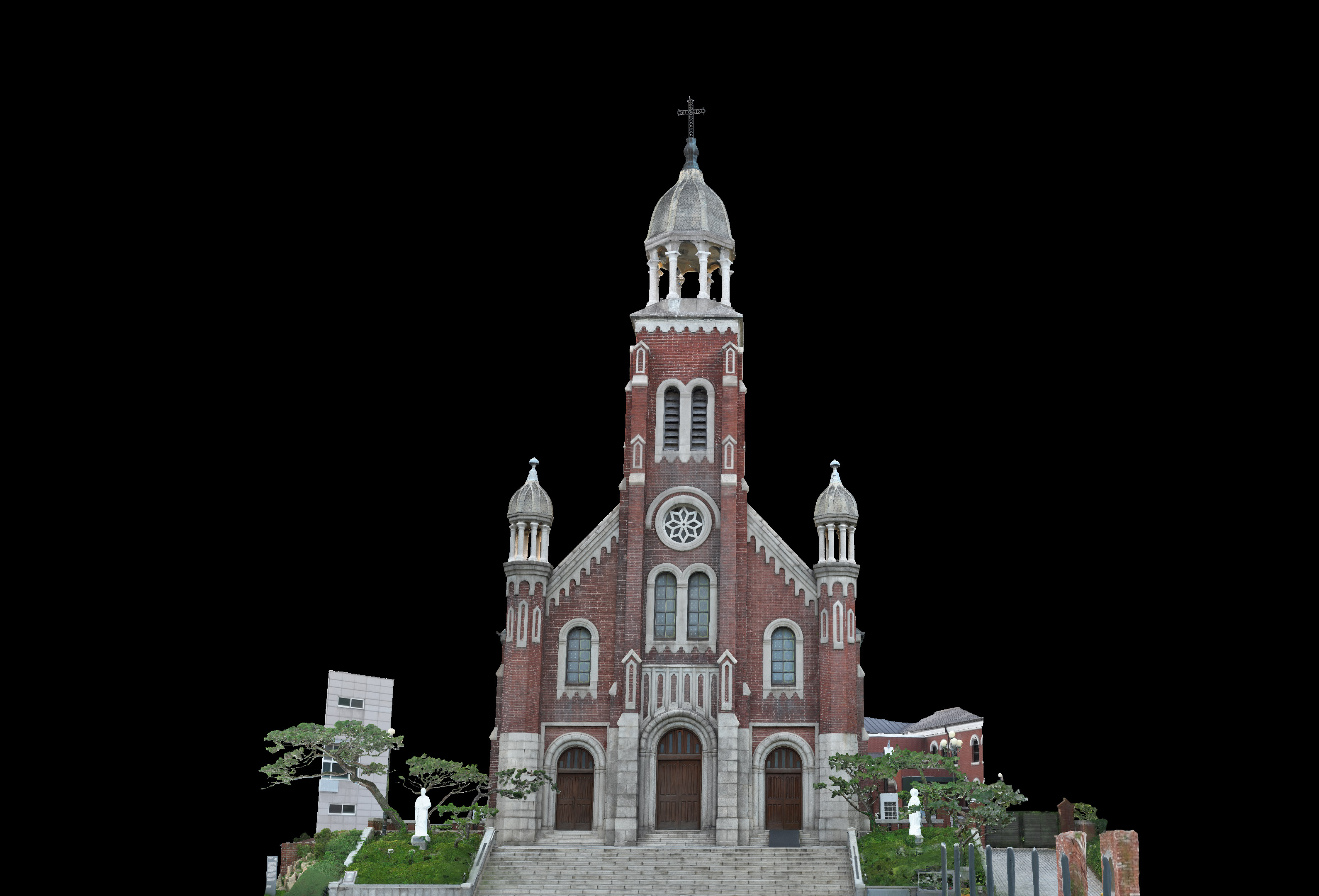

□ 3D 스캔 데이터 프로세싱 및 결과물 [Rendering shot]
완성된 답동성당 3D 스캔 데이터는 드라마의 주요 배경 CG 작업에서 활용되었습니다. 드라마 현장에서 촬영이 어려운 장면을 3D 모델을 활용해 더욱 자유롭게 연출할 수 있으며, 성당 내부 및 외부를 CG로 자연스럽게 구현할 수 있습니다.
실제 답동성당과 1:1로 동일한 디지털 트윈 기반의 실사 컬러 3D 스캔 데이터를 감상할 수 있으며, 고해상도 텍스처가 적용된 결과물은 실제 촬영 장소와 비교해도 차이가 없을 정도로 높은 수준의 디테일 입니다.
최종결과물 영상입니다.
영상에서 전체적인 데이터를 확인하실 수 있습니다.
REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를 3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다. 광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여 VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다. 국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고 15년 이상의 기술진으로 구성되어있습니다.
업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니 언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.
□ 열혈사제2 촬영지 답동성당( dapdong church) 3D스캔
(주)레플리카는 실존 오브젝트를 3D 스캔하여 실사 텍스처링된 3D Asset을 제작하는 전문 업체입니다.
단순 3D 메쉬 데이터가 필요한 기본 3D 스캔부터, 실사 컬러 텍스처가 적용된 고품질 3D 스캔 서비스까지 제공하며, Unreal Engine 및 Unity 엔진에서 최적화된 폴리곤 데이터로 변환하여 제공하는 등 다양한 활용 목적에 맞춘 스캔 솔루션을 지원하고 있습니다.
이번 사례는 대형 건축물 3D 스캔 작업입니다. 바로 ‘열혈사제2’ 촬영지인 답동성당(Dapdong Church)을 3D 스캔하여 CG 작업에 활용한 사례인데요. 드라마에서 중요한 배경이 되는 장소인 만큼 사실적이고 디테일한 3D 재현이 필요했으며, 이를 위해 광대역 3D 스캐닝과 포토그래메트리 기법이 적용되었습니다.
□ 실사 컬러 3D 스캔을 위해 활용된 장비
이 세 가지 장비를 활용하여 ‘열혈사제2’ 촬영지인 답동성당을 실사 컬러 3D 스캔으로 정밀하게 재현하였습니다.
□ 장비별 3D 스캔 프로세스
광대역 LIDAR 3D 스캐너는 성당의 구조적 데이터를 정확하게 측정하는 핵심 장비입니다. 성당 외벽, 첨탑, 창문, 아치형 구조 등 실제 크기와 동일한 포인트 클라우드 데이터를 수집하여, 이후 3D 메쉬 데이터를 만드는 기초 자료가 됩니다. 광대역 3D 스캐닝은 고정된 대상을 정확하게 측정하는 방식이므로, 주변 환경이나 날씨 영향을 최소화할 수 있도록 촬영 일정 및 시간대를 잡습니다.
2) DSLR & 드론(Drone) 촬영
실사 컬러 텍스처링을 위해 DSLR과 드론을 활용한 360도 촬영이 진행되었습니다.
성당의 고유한 붉은 벽돌 질감, 스테인드글라스 문양, 아치형 창문, 세부적인 조각 장식 등 촬영이 필요한 포인트를 정밀하게 분석한 후, 다양한 각도에서 다중 촬영을 진행하였습니다.
이렇게 수집된 DSLR 및 드론 촬영 이미지는 포토그래메트리 소프트웨어에서 3D 스캔 데이터와 결합되며, 실제 성당과 동일한 컬러 텍스처를 가진 3D 모델이 완성됩니다.
답동성당 3D 스캔 작업은 날씨와 광원의 영향을 최소화하기 위해, 새벽 시간대에 진행하였습니다. 빛이 강한 낮 시간대에는 그림자와 노출 차이로 인해 텍스처에 불균형이 발생할 가능성이 있어, 최상의 품질을 유지하기 위해 새벽 촬영을 진행하였습니다.
드론 촬영 데이터는 포토그래메트리 소프트웨어에서 고해상도 Texture Map 및 포인트 클라우드 데이터로 변환하고 360도로 촬영된 다중 이미지 데이터를 분석하여 정확한 3D 좌표값을 가진 포인트 클라우드 데이터로 변환할 수 있습니다.
이후,
이 세 가지를 통합하여, XYZ 좌표 기반의 초정밀 3D 모델을 완성합니다. 최종 결과물은 고해상도 Texture Map과 함께 OBJ 파일로 제공되며, CG 작업에서 즉시 활용할 수 있도록 최적화된 상태로 제공되었습니다.
□ 3D 스캔 데이터 프로세싱 및 결과물 [Rendering shot]
완성된 답동성당 3D 스캔 데이터는 드라마의 주요 배경 CG 작업에서 활용되었습니다. 드라마 현장에서 촬영이 어려운 장면을 3D 모델을 활용해 더욱 자유롭게 연출할 수 있으며, 성당 내부 및 외부를 CG로 자연스럽게 구현할 수 있습니다.
실제 답동성당과 1:1로 동일한 디지털 트윈 기반의 실사 컬러 3D 스캔 데이터를 감상할 수 있으며, 고해상도 텍스처가 적용된 결과물은 실제 촬영 장소와 비교해도 차이가 없을 정도로 높은 수준의 디테일 입니다.
최종결과물 영상입니다.
영상에서 전체적인 데이터를 확인하실 수 있습니다.
REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를 3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다. 광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여 VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다. 국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고 15년 이상의 기술진으로 구성되어있습니다.
업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니 언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.
